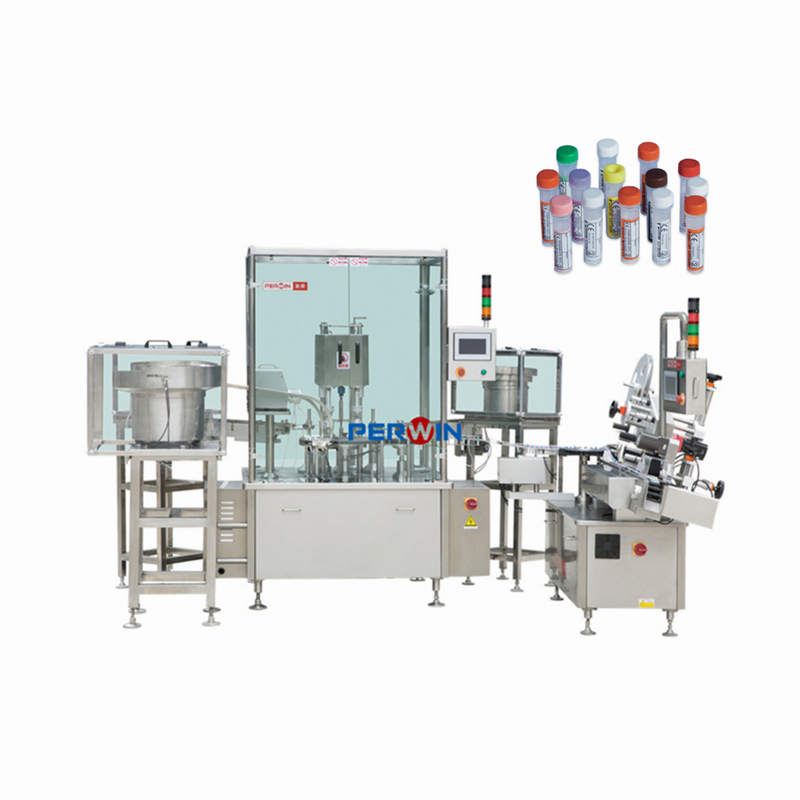

Μηχανή αποστηρωμένης πλήρωσης αντιγόνων 1ml σωλήνων δοκιμής φιαλιδίων

Μηχανή αυτόματης πλήρωσης Vial Filling Machine For Test Tube Antigen 1ml

1. Σύντομη εισαγωγή

Αυτό το μηχάνημα πλήρωσης σχεδιάστηκε από τη δική μας εταιρεία με αυτόματο αποκωδικοποιητή φιαλών, πλήρωση περισταλτικής αντλίας, μηχανισμό τακτοποίησης καπακιών, αυτόματο μηχανισμό κάλυψης, αυτόματο σύστημα ζύγισης (Προαιρετικό) και μηχανή σήμανσης κάθετης τοποθέτησης.Αυτή η σταθερή ταχύτητα λειτουργίας του μηχανήματος είναι περίπου 75 μπουκάλια/λεπτό.Είναι ειδικά σχεδιασμένο για φιαλίδια τύπου δοκιμαστικού σωλήνα 3 ml.

2. Διαδικασία εργασίας.

2.1.Αυτόματος αποκωδικοποιητής σωλήνων.

Τοποθετήστε τους σωλήνες στον αυτόματο αποκωδικοποιητή σωλήνων και στη συνέχεια οι σωλήνες έρχονται αυτόματα στην είσοδο της μηχανής πλήρωσης.

2.2.Αυτόματο fάρρωστοςκαι μηχανή κάλυψης ώθησης.

Όταν τα μπουκάλια έρθουν στην περιοχή πλήρωσης, το μηχάνημα θα ξεκινήσει αυτόματα τη διαδικασία πλήρωσης και κάλυψης. (Προαιρετικό: κάλυμμα στρωτής ροής επάνω, διασφαλίζοντας εντελώς ασηπτικό περιβάλλον.)

2.3.Μηχανή ετικετών κάθετης τοποθέτησης.

Μετά τη ζύγιση, τα μπουκάλια θα μεταφερθούν στον τροχό αστεριών της μηχανής ετικετών.Οι ετικέτες στο ρολό ετικετών θα απογυμνωθούν και θα τοποθετηθούν αυτόματα στα μπουκάλια.Τα μπουκάλια θα τοποθετηθούν και θα φέρουν ετικέτα, γεγονός που εξασφαλίζει υψηλή ακρίβεια επισήμανσης.

2.4.Αυτόματο σύστημα ζύγισης και ανίχνευσης. (Προαιρετικό)

Μετά το γέμισμα και το πώμα, τα μπουκάλια θα μεταφερθούν στο σύστημα ζύγισης.Το βάρος που υπερβαίνει την απαιτούμενη ποσότητα θα ανιχνευθεί, το μηχάνημα θα σταματήσει να λειτουργεί.

3. Τεχνικά χαρακτηριστικά.

3.1.Αυτόματο fάρρωστοςκαι μηχανή κάλυψης ώθησης.

3.1.1.Χαρακτηριστικά.

• Αυτή η διάταξη του μηχανήματος είναι έξυπνη και συμπαγής, η οποία υιοθέτησε επίσης εξανθρωπισμένο σχεδιασμό όσον αφορά τις συνήθειες λειτουργίας.
• Η διεπαφή λειτουργίας είναι κατασκευασμένη από πολύχρωμη οθόνη αφής LCD και ολόκληρο το σύστημα του μηχανήματος ελέγχεται από PLC.
• Ο μηχανισμός πλήρωσης θέσης εξασφαλίζει καλύτερη ακρίβεια πλήρωσης.
• Ακριβής τεχνολογία CAM για τη λήψη του καπακιού για την κάλυψη.Η μονάδα κάλυψης υιοθετεί τεχνολογία σερβο για τον έλεγχο της δύναμης κάλυψης.Αλλάζοντας τις παραμέτρους εξόδου του σερβομηχανισμού για να αλλάξετε την ταχύτητα περιστροφής, διασφαλίζεται ότι η δύναμη του καλύμματος ώθησης είναι σχετικά σταθερή.Και η ποσοτική ρύθμιση, ο ποσοτικός έλεγχος γίνονται για να διασφαλιστεί ότι το καπάκι είναι σωστά καλυμμένο στα μπουκάλια.
• Με τη λειτουργία παρακολούθησης λειτουργίας εξοπλισμού.Η κατάσταση λειτουργίας των κύριων τμημάτων του μηχανήματος διαθέτει δυναμική οθόνη στο HMI, η οποία καθιστά την κατάσταση λειτουργίας του μηχανήματος ξεκάθαρη με μια ματιά, εύκολη στον χειρισμό και τη συντήρηση.Όταν το μηχάνημα βρίσκεται σε κατάσταση συναγερμού, εκτός από τον ηχητικό και φωτεινό συναγερμό, η θέση συναγερμού δυναμικής οθόνης και η αιτία μπορούν να εμφανιστούν στο HMI.
• Ολόκληρη η γραμμή είναι κατασκευασμένη από έξυπνο έλεγχο, οι σταθμοί ανάντη και κατάντη που λειτουργούν είναι με λειτουργία interlocking control.
• Τα περισσότερα μέρη είναι κατασκευασμένα από ανοξείδωτο χάλυβα SUS 304#, υλικό από κράμα αλουμινίου κ.λπ. και η βελόνα πλήρωσης από υλικό 316L, σύμφωνα με τις απαιτήσεις GMP των φαρμακευτικών επιχειρήσεων και τις απαιτήσεις συσκευασίας άλλων προϊόντων της βιομηχανίας.
• 100 κάλυμμα στρωτή ροή καθαρισμού έναντι των απαιτήσεων GMP (προαιρετικό).

3.1.2.Παράμετροι

3.1.3.Κύρια διαμόρφωση.

3.2.Μηχανή ετικετών

3.2.1.Χαρακτηριστικά.

• Το σύστημα ετικετών μπορεί να παρακολουθείται μέσω της πολύχρωμης οθόνης αφής.
• Ειδικά σχεδιασμένο μοντέλο ετικετών κάθετης τοποθέτησης με ακρίβεια σήμανσης ±0,5 mm.
• Αυτό το μηχάνημα ετικετών είναι με σύστημα ελέγχου ταχύτητας muti-step.Μπορείτε να επιλέξετε την ταχύτητα επισήμανσης κάνοντας κλικ στη λειτουργία ελέγχου ταχύτητας με ακρίβεια και ταχύτητα.
• Το μηχάνημα ετικετών είναι με λειτουργία ρύθμισης αρχικής θέσης.Όσο μεγάλη είναι η διάμετρος της ετικέτας και όποιο μήκος και αν είναι η ετικέτα.Μπορείτε να ξεκινήσετε να ρυθμίζετε την αρχική θέση στην οθόνη αφής ή μπορείτε να εισαγάγετε τη γνωστή παράμετρο απευθείας πριν από τη λειτουργία του μηχανήματος.
• Το μηχάνημα ετικετών προσαρμόζει τη λειτουργία καθυστέρησης ετικετών.Η θέση επισήμανσης θα μπορούσε να ρυθμιστεί ελαφρώς, γεγονός που κάνει καλύτερη την ποιότητα της ετικέτας.
• Η μηχανή ετικετών προσαρμόζει τη λειτουργία μέτρησης.Η ποσότητα προϊόντος θα μπορούσε να υπολογιστεί αυτόματα και αυτό μπορεί να φανεί στη διεπαφή ανθρώπου-υπολογιστή.
• Το μηχάνημα ετικετών προσαρμόζει τη λειτουργία ρύθμισης αριθμού ετικετών.Μπορείτε να προκαθορίσετε την ποσότητα ετικέτας και, στη συνέχεια, το μηχάνημα σταματά να λειτουργεί αφού φτάσει αυτή η ποσότητα.
• Το σύστημα κύλισης, επικόλλησης ετικετών μπορεί να ρυθμιστεί πάνω και κάτω, αριστερά και δεξιά.Αυτό είναι καλό για χρήση ετικετών άλλων διαστάσεων.

• Το μηχάνημα είναι εξοπλισμένο με τη λειτουργία παρακολούθησης λειτουργίας.Η κύρια διαδικασία και η κατάσταση λειτουργίας του μηχανήματος μπορούν να εμφανιστούν στην οθόνη αφής LED, η οποία κάνει τον χειριστή να γνωρίζει καλά την κατάσταση του μηχανήματος και εύκολο στη χρήση και τη συντήρηση.
• Η γραμμή παραγωγής ελέγχεται πλήρως με έξυπνο τρόπο.Η προηγούμενη διαδικασία και η μεταγενέστερη διαδικασία θα μπορούσαν να ελεγχθούν σαν μια αλυσίδα.
• Τα περισσότερα εξαρτήματα υιοθετούν το SUS 304 και το κράμα αλουμινίου που συμμορφώνεται με την απαίτηση GMP των ιατρικών εταιρειών και άλλες απαιτήσεις συσκευασίας.

3.2.2.Παράμετροι

3.2.3.Κύρια διαμόρφωση:
