Pw-WGX515 ζωική μηχανή πλήρωσης ορών/αποστηρωμένα μέσα κυτταροκαλλιέργειας που γεμίζει τη γραμμή

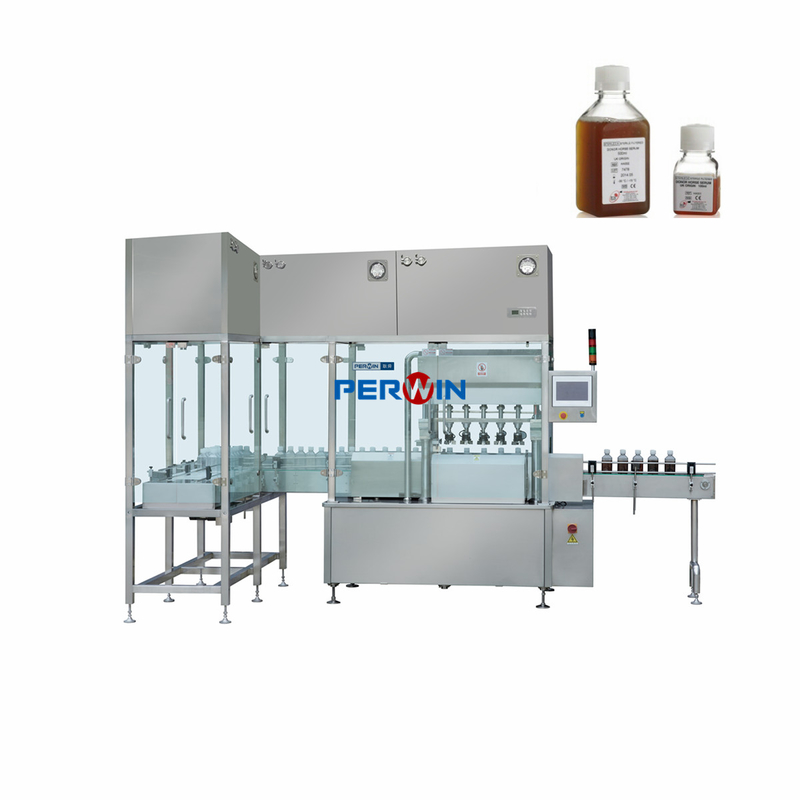

Μηχανή πλήρωσης ζωικής ορού PW-WGX515 / Ασηπτική γραμμή πλήρωσης μέσων κυτταρικής καλλιέργειας

1. Εισαγωγή Μηχανή Γεμίσματος Ζώων Σέρα

Το μηχάνημα γεμίσματος ζωικής σέρας σχεδιάστηκε από τη δική μας εταιρεία με αυτόματη τροφοδοσία μπουκαλιών σε πλατφόρμα, με σέρβο κίνηση διαχωρισμού και τοποθέτησης μπουκαλιών, μεταφορά μπουκαλιών σε ασηπτικό περιβάλλον,Ανοίξτε το καπάκι της φιάληςΗ σταθερή ταχύτητα λειτουργίας αυτής της γραμμής παραγωγής είναι περίπου 20 μπουκάλια/λεπτο.


2. Εργασιακή διαδικασία της μηχανής πλήρωσης ζωικής σέρας:

2.1- Φυτέψτε το μπουκάλι στην εξέδρα.

Βάλτε τα μπουκάλια ορού στην πλατφόρμα και ο μεταφορέας θα στείλει τα μπουκάλια στην είσοδο της μηχανής πλήρωσης αυτόματα.

2.2Αυτοματοποιημένη μηχανή αποκόλλησης.

Όταν τα μπουκάλια φτάνουν στην περιοχή πλήρωσης, όπου υπάρχει laminar κάλυψη ροής από πάνω, εξασφαλίζοντας εντελώς ασηπτικό περιβάλλον.Τα καπάκια θα βυθιστούν ξανά στα μπουκάλια..

2.3Ετικέτες.

Μετά το καπάκι, τα μπουκάλια θα μεταφερθούν σε άλλο δωμάτιο για την επισήμανση του μανικιού. (Μπορείτε να επιλέξετε το αυτόματο μηχάνημα επισήμανσης του μανικιού ή το κουτί σας μετά από έναν εργάτη για να το κάνετε χειροκίνητα.)

2.4- Συρρικνώνεται.

Μετά την επισήμανση του μανικιού, θα ετοιμάσουμε ένα θερμικό συρρικνωτικό μηχάνημα.ώστε τα ορούμενα μέσα στις φιάλες να μην θερμαίνονται και να μην καταστρέφονταιΣυνεπώς, οι ετικέτες θα επισημανθούν με επιτυχία στην κορυφή του καπάκου χωρίς να βλάψουν τον ορό.Ο πελάτης πρέπει να ενημερώσει τον προμηθευτή εάν το δωμάτιο συρρίκνωσης πρέπει να είναι σταθερό περιβάλλον θερμοκρασίας.

2.5Μηχανή μονομερούς ετικέτας.

Μετά τη συρρίκνωση, τα μπουκάλια μεταφέρονται στο μηχάνημα επισήμανσης, όπου οι ετικέτες επισημαίνονται σε μια πλευρά της επιφάνειας του μπουκάλου.Αυτό το μηχάνημα επισήμανσης είναι κατάλληλο για όλες τις φιάλες που αναφέρονται παραπάνω. (μερικά μέρη απαιτούνται να αλλάξουν.)

3Τεχνικά χαρακτηριστικά της μηχανής γεμίσματος ζωικής σέρας.

3.1Μηχανή ασηπτικής γέμισης

3.1.2Κύρια διαμόρφωση:

3.1.1- Χαρακτηριστικά.

Η διάταξη του μηχανήματος είναι έξυπνη και συμπαγή, η οποία υιοθέτησε επίσης ανθρωπισμένο σχεδιασμό όσον αφορά τις συνήθειες λειτουργίας.

Η διεπαφή λειτουργίας είναι κατασκευασμένη από πολύχρωμη οθόνη αφής LCD και ολόκληρο το σύστημα μηχανής ελέγχεται από PLC.

Η μονάδα κάλυψης υιοθετεί τεχνολογία servo για να καλύπτει με την κατεύθυνση των δεικτών του ρολογιού και με την αντίστροφη κατεύθυνση του ρολογιού, η οποία μπορεί να βιδώσει τα καπάκια και να τα ανοίξει αυτόματα από τα μπουκάλια.Με την αλλαγή των παραμέτρων εξόδου servo drive για να αλλάξει την ταχύτητα περιστροφήςΗ μέθοδος αυτή εξασφαλίζει ότι η ροπή του καπάκου είναι σχετικά σταθερή, ενώ η ποσοτική ρύθμιση, ο ποσοτικός έλεγχος, εξασφαλίζει ότι το καπάκι είναι ξεβιδωμένο ή βιδωμένο.και η ροπή της κάλυψης είναι αξιόπιστη και σταθερή.

Η λειτουργία των κυριότερων μερών του μηχανήματος εμφανίζεται δυναμικά στο HMI.που καθιστά την κατάσταση λειτουργίας της μηχανής σαφή με μια ματιάΌταν το μηχάνημα βρίσκεται σε κατάσταση συναγερμού, εκτός από τον ηχητικό και φωτεινό συναγερμό, η δυναμική απεικόνιση της θέσης και της αιτίας συναγερμού μπορεί να εμφανιστεί στο HMI.

Η όλη γραμμή είναι κατασκευασμένη από έξυπνο έλεγχο, οι σταθμοί άνω και κάτω από την πορεία λειτουργούν με λειτουργία ελέγχου αλληλοκλειδώσεως.

Τα περισσότερα εξαρτήματα είναι κατασκευασμένα από ανοξείδωτο χάλυβα SUS 304#, υλικό κράματος αλουμινίου κλπ. και η βελόνα πλήρωσης είναι κατασκευασμένη από υλικό 316L,σύμφωνα με τις απαιτήσεις GMP των φαρμακευτικών επιχειρήσεων και τις απαιτήσεις συσκευασίας άλλων βιομηχανικών προϊόντων.

Η καθαριστική φούσκα laminar FFU κατά τις απαιτήσεις GMP είναι προαιρετική.
