Γεμίζοντας μηχανή κάλυψης και μαρκαρίσματος φιαλιδίων υψηλής ταχύτητας για τα διαγνωστικά αντιδραστήρια

Γεμίζοντας μηχανή κάλυψης και μαρκαρίσματος φιαλιδίων υψηλής ταχύτητας για τα διαγνωστικά αντιδραστήρια

1. Συνοπτική εισαγωγή.

• Αυτή η γεμίζοντας γραμμή παραγωγής σχεδιάστηκε από την επιχείρησή μας με να ταΐσει με μπιμπερό την περιστροφική πλάκα, πλήρωση αργού, πλήρωση ορών, που συνδέει, ευθύγραμμη δειγματοληψία και απορρίπτοντας, παγώστε τον ξηρό πίνακα δίσκων, κάλυψη, μαρκάρισμα, τυπώνοντας τον αριθμό batch κ.λπ. Αυτή η γεμίζοντας σταθερή τρέχοντας ταχύτητα γραμμών είναι 150~250bottles/min. Σχεδιάζεται ειδικά για τα μπουκάλια 5~20ml.

2. Διαδικασία εργασίας

2.1. Να ταΐσει με μπιμπερό την περιστροφική πλάκα.

• Βάλτε τα μπουκάλια στην περιστροφική πλάκα, και τα μπουκάλια θα μεταφερθούν στην πλήρωση που συνδέει και μηχανή κάλυψης αυτόματα.

2.2. Πλήρωση συνδέοντας τη μηχανή.

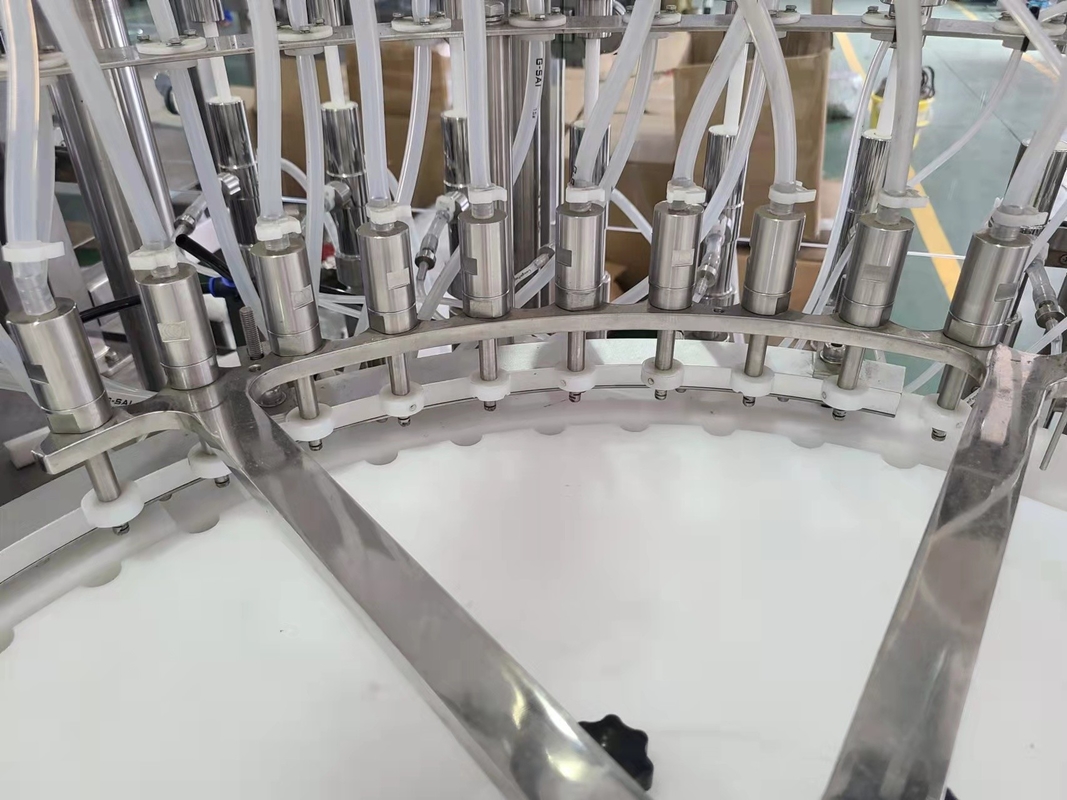

• Όταν τα μπουκάλια έρχονται στη ρόδα αστεριών, η μηχανή θα αρχίσει τη γεμίζοντας διαδικασία συνέχειας (αργό πλήρωσης (10 κεφάλια) και υγρό (10 κεφάλια)). Μετά από να γεμίσει υπάρχει συνδέοντας μηχανή (18 κεφάλια) που μπορεί να τελειώσει και το σύνολο που συνδέει και διαδικασία ημι-σύνδεσης, η οποία εξασφαλίζει το πάγωμα ξηρό και τα ξηρά προϊόντα μη-παγώματος τελικά από μια γραμμή.

2.3. Καλύπτοντας μηχανή.

• Η μηχανή είναι περιστροφική μηχανή κάλυψης τύπων με 16 κεφάλια κάλυψης. Χρησιμοποιούμε την πιό πρόσφατη τεχνολογία μας περιοριστή ροπής μαγνητικής επαγωγής για να ρυθμίσουμε τη δύναμη ροπής για να εξασφαλίσουμε κατάλληλη κάλυψη. Η σταθερή τρέχοντας ταχύτητα είναι 200~ 250pcs/min.

2.4. Ονομάζοντας μηχανή.

• Μετά από να γεμίσουν τη σύνδεση και να καλύψουν τη μηχανή, τα μπουκάλια θα παραδοθούν στον κάθετο τύπο γύρω από τη μηχανή μαρκαρίσματος μπουκαλιών, η οποία θα τελειώσει το μαρκάρισμα αυτοκόλλητων ετικεττών. (τυπώνοντας τον αριθμό batch, την ημερομηνία παραγωγής, την ημερομηνία λήξης το κ.λπ. είναι για προαιρετικό σας)

3. Τεχνικά χαρακτηριστικά γνωρίσματα

3.1. Πλήρωση συνδέοντας τη μηχανή

3.1.1. Χαρακτηριστικά γνωρίσματα.

λ που η λειτουργική διεπαφή είναι οθόνη επαφής LCD, και ολόκληρη η μηχανή ελέγχεται από το PLC.

λ που ο λειτουργικός τρόπος αποτελείται από τον τρόπο παραγωγής και το jogging τρόπο (για τη δοκιμή).

λ που όλα τα υλικά μέρη επαφών προϊόντων συμμορφώνονται με τα πιό πρόσφατα πρότυπα της κκπ.

το λ υιοθετεί τον περιστροφικό τύπο ακολουθεί συνεχώς τη γεμίζοντας μέθοδο, η οποία έχει την υψηλή ακρίβεια, τη γρήγορη ταχύτητα, τη συμπαγή δομή, την κατάλληλες λειτουργία και τη συντήρηση.

το λ αυτός ο εξοπλισμός έχει την ίδια κινητήρια δύναμη για να ταΐσει με μπιμπερό στη βίδα, ταΐζει με μπιμπερό στον αστρολάβο, το λειτουργώντας αστρολάβο, τον αστρολάβο παραγωγής μπουκαλιών και τη σύνδεση του πυργίσκου και συνδέοντας το κεφάλι, που δεν εξασφαλίζουν κανένα μπουκάλι που κολλιέται, και ολόκληρο τον εξοπλισμό τελειώστε το βούλωμα, την ημι-σύνδεση ή την πλήρης-σύνδεση και άλλες μηχανικές μετακινήσεις ακριβώς με τις σταθερές παραμέτρους. Ολόκληρη η διαδικασία εργασίας που τρέχει στο βήμα, σταθερά και σοβαρά.

το λ η μοναδική υπερφόρτωση σχεδίου που προστατεύει το μηχανισμό της βίδας εισαγωγής μπουκαλιών θα κλείσει αυτόματα τη μηχανή ενώ τα μπουκάλια παίρνουν κολλημένα ενώ ερχόμενος στη βίδα και τον αστρολάβο, οι οποίοι θα αποφύγουν αποτελεσματικά τη ζημία του εξοπλισμού και των χειριστών.

το μοναδικό σχέδιο λ που συνδέει τη δομή κεφαλιών δεν εξασφαλίζει καμία ζημία των βουλωμάτων.

λ κανένα μπουκάλι καμία λήψη και σύνδεση.

ευθύγραμμα μπουκάλια δειγματοληψίας λ και ελέγχου και απορριμάτων χωρίς βουλώματα.

το λ ο εξοπλισμός έχει την τρέχοντας λειτουργία ελέγχου. Υπάρχουν τρέχοντας όροι των μερών κλειδί που επιδεικνύουν στην οθόνη επαφής, η οποία κάνει το χειριστή μια σαφή κατανόηση της μηχανής που λειτουργεί, και το αγαθό για τη λειτουργία και τη συντήρηση.

το λ όταν η μηχανή τρέχει ανώμαλα, αυτό θα ανησυχήσει όχι μόνο με τον ήχο και το φως, αλλά και την επίδειξη στην οθόνη επαφής των ανησυχητικών μερών και προκαλεί.

το λ τα περισσότερα από τα μέρη υιοθετεί SUS 304, κράμα αργιλίου, το υλικό μέρος επαφών υιοθετεί SUS 316L, το οποίο συμμορφώνεται με τα πρότυπα της κκπ της φαρμακευτικής περιοχής και άλλων βιομηχανιών.

λ ολόκληρη η μηχανή στα ευρωπαϊκά πρότυπα συμφωνίας.

3.1.2. Παράμετροι

3.1.3. Κύρια διαμόρφωση:

3.2. Μηχανή κάλυψης βιδών.

Pw-HX16 δέκα έξι τα κεφάλια που καλύπτουν τη μηχανή εφαρμόζονται κυρίως στο φαρμακευτικό είδος και τη βιομηχανία IVD. Μπορεί αυτόματα να τελειώσει το μπουκάλι που εισάγει, σίτιση ΚΑΠ, βίδωμα ΚΑΠ και μπουκαλιών για τα διαφορετικά specs της PET ή των μπουκαλιών γυαλιού. Αυτή η μηχανή υιοθετεί τον προηγμένο και αξιόπιστο μετατροπέα συχνότητας στην ταχύτητα αλλαγής, τον έλεγχο PLC και HMI. Δομικά, υιοθετεί την όμοια επανάσταση πλανητών για τον αστρολάβο, περιστροφή για την κάλυψη των κεφαλιών. 16 η κάλυψη των κεφαλιών θα βιδώσει στενά την ΚΑΠ τρέχοντας. Υιοθετεί την πνευματική ή ηλεκτρομαγνητική μέθοδο συμπλεκτών για να στερεώσει και να βιδώσει την ΚΑΠ αυτό είναι ένας προηγμένος εξοπλισμός κάλυψης που είχε το συμπαγές σχέδιο, τη σταθερές μετάδοση και την απόδοση, κατάλληλη επισκευή. Τις μετακινήσεις μηχανών από ενιαίος τελείωσαν ακρωτηριάζουν τη μηχανή, η οποία είναι κατάλληλη για τον έλεγχο συχνότητας ολόκληρης της μηχανής. Μέσω του κύριου ελέγχου συχνότητας μηχανών και του μη πολικού ελέγχου ταχύτητας μεταφορέων, η διαφορετική απαίτηση παραγωγής των διαφορετικών specs θα ικανοποιούσε. Αυτή η μηχανή υιοθετεί τον αισθητήρα οπτικών ινών (FOS), ο οποίος έχει τη μικρή δομή και θα ανησυχήσει και θα σταματήσει συναντώντας τα λάθη και επιδεικνύοντας στην οθόνη επαφής, προστατεύοντας τη μηχανή και εξασφαλίζοντας την ποιότητα των προϊόντων.

3.3.1. Χαρακτηριστικά γνωρίσματα.

• Οι τυποποιημένες λειτουργούσες επιλογές είναι ζωηρόχρωμες 7 ίντσες οθονών επαφής, και ολόκληρη η μηχανή που ελέγχεται από το PLC.
• Λειτουργών τρόπος: τρόπος παραγωγής και εξεταστικός jogging τρόπος.
• Αυτή η μηχανή κόλλησε ποτέ τα μπουκάλια, δεδομένου ότι η ράβδος βιδών εισαγωγής μπουκαλιών, αστρολάβος εισαγωγής μπουκαλιών, λειτουργώντας αστρολάβος, αστρολάβος παραγωγής μπουκαλιών, μηχανισμός κάλυψης gyrotraverse, και κάλυψη διευθύνει όλα που οδηγούνται από μια κίνηση, η οποία εξασφαλίζει ολόκληρη την κάλυψη μηχανών σύμφωνα με τις σταθερές παραμέτρους, παίρνοντας ακριβώς την ΚΑΠ, την κάλυψη και άλλες μηχανικές μετακινήσεις. Ολόκληρη η διαδικασία στο βήμα, σταθερός και αξιόπιστος, το οποίο εξασφαλίζει 100% καμία πτώση κάτω από τα καλύμματα.
• Η μοναδική ράβδος βιδών εισαγωγής μπουκαλιών σχεδίου που υπερφορτώνει προστατεύοντας το μηχανισμό θα κάνει τη μηχανή κοντά κολλιέται κάτω εάν ή υπερφορτώνοντας, το οποίο θα αποφύγει τη ζημία στη μηχανή και τους χειριστές.
• Η δύναμη ροπής της κάλυψης είναι διευθετήσιμη, σταθερή, αξιόπιστη, αποφεύγοντας το χαμηλό ποσοστό κάλυψης και καταστροφή των καλυμμάτων της παραδοσιακής μεθόδου κάλυψης--να βάλει στην ΚΑΠ άμεσα.
• Η αρχική δημιουργία του επίπεδου καθορίζοντας μηχανισμού μπουκαλιών εκκέντρων, περιοριστής δύναμης ροπής στο μηχανισμό κάλυψης, μηχανισμό κάλυψης Τύπου τον αποθηκεύοντας και τον προσαρμοσμένο πνευματικό “μηχανισμό clamping που έρχονται σε επαφή με τη μεγάλη περιοχή με τα καλύμματα, που εξασφαλίζει τα κεφάλια κάλυψης και τα καλύμματα μπουκαλιών δεν θα έχει καμία σχετική μετακίνηση, το οποίο κάνει για τη σταθερή κάλυψη, και την καλή ποιότητα.
• Κανένα μπουκάλι κανένα παίρνοντας κάλυμμα και κανένα μπουκάλι καμία κάλυψη.
• Αυτόματα μπουκάλια απορριμάτων ή ανησυχία και κλείνοντας της λειτουργίας εάν τα μπουκάλια χωρίς τα καλύμματα ή χαλαρά τα καλύμματα (προαιρετική λειτουργία), σε απευθείας σύνδεση ποσοστό απόρριψης είναι 100%.
• Έχει μια λειτουργία του ελέγχου τρέχοντας μηχανών. Θα παρουσιάζει τρέχοντας κατάσταση των μερών κλειδί της μηχανής, που κάνει το χειριστή να ξέρει καλά την τρέχοντας κατάσταση της μηχανής, αυτό θα είναι καλός για τη λειτουργία και τη διατήρηση. Εάν η μηχανή συνάντησε τα προβλήματα και την ανησυχία, θα υπάρξει όχι μόνο υγιής και ελαφριά ανησυχία, ο χειριστής θα δει επίσης σαφώς στο HMI για τις ανησυχητικές θέσεις και τις αιτίες.
• Ευφυής και έλεγχος συναρμολογήσεων πάνω-κάτω τον εξοπλισμό ρευμάτων.

3.3.2. Παράμετροι

3.3.3. Κύρια διαμόρφωση:

3.3. Ονομάζοντας μηχανή.

Pw-T501 (τρίτη γενιά) η μηχανή μαρκαρίσματος υιοθετεί τη διεθνή τοπ μεγάλη ταχύτητα σερβο τεχνολογία μαρκαρίσματος, σύστημα μαρκαρίσματος, σύστημα εντόπισης, σύστημα βουρτσίσματος, σύστημα ελέγχου, σύστημα μεταφορέων ως τέλειο συνδυασμό. Αυτό καθιστά την τεχνολογία μαρκαρίσματος Perwin ακριβέστερη και σταθερότερη.

3.3.1. Χαρακτηριστικά γνωρίσματα.

• Το σύστημα μαρκαρίσματος μπορεί να ελεγχθεί μέσω της ζωηρόχρωμης οθόνης αφής.
• Αυτή η μηχανή μαρκαρίσματος είναι με το σύστημα ελέγχου ταχύτητας muti-βημάτων. Μπορείτε να επιλέξετε την ταχύτητα μαρκαρίσματος με να χτυπήσετε τη λειτουργία ελέγχου ταχύτητας ακριβώς και γρήγορα.
• Η μηχανή μαρκαρίσματος είναι με την αρχική θέτοντας λειτουργία θέσης. Όσο μεγάλη η διάμετρος μαρκαρίσματος είναι και ο, τιδήποτε μήκος η ετικέτα να είναι. Μπορείτε να αρχίσετε την αρχική θέση στην οθόνη αφής ή μπορείτε να εισαγάγετε τη γνωστή παράμετρο άμεσα πρίν τρέχετε τη μηχανή.
• Η μηχανή μαρκαρίσματος προσαρμόζει τη λειτουργία καθυστέρησης μαρκαρίσματος. Η θέση μαρκαρίσματος θα μπορούσε να ρυθμιστεί ελαφρώς που βελτιώνει την ποιότητα μαρκαρίσματος.
• Η μηχανή μαρκαρίσματος προσαρμόζει τη μετρώντας λειτουργία. Το προϊόν qty θα μπορούσε να υπολογιστεί αυτόματα και αυτό μπορεί να δει στην ανθρώπου-υπολογιστή διεπαφή.
• Η μηχανή μαρκαρίσματος προσαρμόζει τη qty θέτοντας λειτουργία μαρκαρίσματος. Μπορείτε να προετοιμάσετε το μαρκάρισμα qty, κατόπιν η μηχανή σταματά αφότου φθάνει αυτός ο qty.
• Το μαρκάρισμα που κυλά, σύστημα συγκόλλησης θα μπορούσε να ρυθμιστεί πάνω-κάτω, και σωστός. Αυτό είναι καλό για άλλη χρήση μαρκαρίσματος διάστασης.

• Η μηχανή είναι εξοπλισμένη με τη λειτουργία ελέγχου λειτουργίας. Η κύρια διαδικασία και η τρέχοντας θέση μηχανών μπορούν να παρουσιαστούν στην οθόνη αφής των οδηγήσεων που κάνει το χειριστή να ξέρει καλά τη θέση και εύκολος να λειτουργήσει και τη συντήρηση μηχανών.
• Η γραμμή παραγωγής είναι ευφυής ελεγχόμενη εξ ολοκλήρου. Η προηγούμενη διαδικασία και η πιό πρόσφατη διαδικασία θα μπορούσαν να ελεγχθούν όπως μια αλυσίδα.
• Τα περισσότερα συστατικά υιοθετούν το SUS 304 και το κράμα αργιλίου που προσαρμόζεται στην ιατρική απαίτηση εταιριών κκπ και άλλη απαίτηση συσκευασίας.

3.3.2. Παράμετροι

3.3.3. Κύρια διαμόρφωση:
